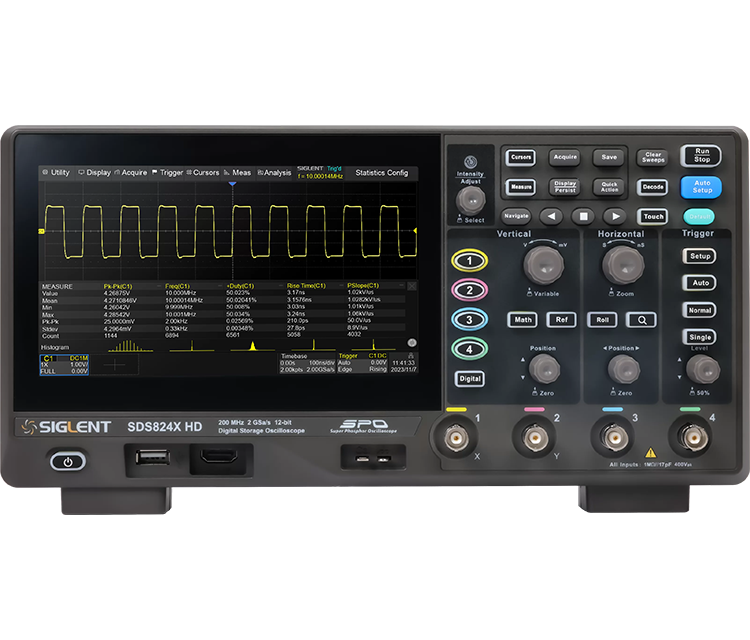

SIGLENT SDS824X HD デジタル・ストレージ・オシロスコープ

Name: SIGLENT SDS824X HD デジタル・ストレージ・オシロスコープ
Brand: アドウィンオンラインショップ
SKU: SDS824XHD
Price: 143000 JPY
Availability: OutOfStock

品番　SDS824XHD

12-bit 高分解能ADC 帯域幅 200MHz 4チャンネル 7インチタッチスクリーン

高分解能12-bitで、信号の細部まで見逃さない

SDS824X HDは、従来の8-bitオシロスコープでは捉えきれなかった微小なノイズや信号の細部を高精度に可視化する12-bit ADC搭載モデルです。200MHzの帯域幅、最大100Mポイントのメモリ長、7インチタッチスクリーンを備え、電源リップル測定・組込み開発・EMC評価など幅広い用途に対応します。

12-bit高分解能ADCで微小信号・ノイズを精密に解析
最大100Mポイントのメモリ長で長時間・低周波信号の観測に対応
I2C・SPI・UART・CAN・LINのシリアルトリガ＆デコードを標準搭載
静電容量式タッチスクリーンで直感的な操作を実現

製品の特長

12-bit 高分解能ADC

従来の8-bitモデルと比較して4倍の垂直分解能を持ち、微小なノイズや信号の細部を精密に捉えます。電源リップル測定・高精度電源試験・エンジン制御ユニット試験など、高い信号品質が求められる用途に最適です。

最大100Mポイントのメモリ長

大容量メモリにより、長時間信号・低周波信号・過渡現象の観測と解析が可能です。メモリ容量が大きいほど演算結果の精度と安定性が高まり、サーチ・ナビゲート・ヒストリ機能との組み合わせで詳細な波形解析を実現します。

多彩なトリガ＆シリアルデコード

エッジ・スロープ・パルス幅など14種類のトリガタイプを搭載。組込み開発向けのI2C・SPI・UART、車載向けのCAN・LINのシリアルトリガとデコードを標準サポートし、プロトコル情報を表形式で直感的に表示します。

強力なFFT・演算機能

最大2Mポイント・4トレースのFFT機能を内蔵。スペクトラムアナライザのように信号の周波数成分とエネルギー分布を精密に解析できます。ユーザー定義の数式入力や積分・微分など豊富な演算機能も標準搭載です。

基本仕様

型番	SDS824X HD
メーカー	SIGLENT Technologies
原産国	中国
チャンネル数	4
帯域幅	200MHz
垂直分解能	12-bit
サンプルレート	2GSa/s（1ch）／1GSa/s（2ch）／500MSa/s（4ch）
メモリ長	100Mpts/ch（1ch）／50Mpts/ch（2ch）／25Mpts/ch（4ch）
波形キャプチャレート	120,000wfm/s（ノーマル）／500,000wfm/s（シーケンス）
ディスプレイ	7インチTFT液晶、静電容量式タッチスクリーン（1024×600）
トリガ	エッジ、スロープ、パルス幅、ウインドウ、ラント、インターバル、ドロップアウト、パターン、ビデオ、クオリファイ、Nthエッジ、ディレイ、セットアップ/ホールド、シリアル
シリアルトリガ＆デコード	I2C、SPI、UART、CAN、LIN
測定機能	50+パラメータ、統計、ヒストグラム、トレンド、トラック
演算機能	4トレース 2MポイントFFT、+、-、×、÷、∫dt、d/dt、√、数式入力他
データ解析	サーチ、ナビゲート、ヒストリ、マスクテスト、カウンタ、ボード線図、電力解析
入出力	USB 2.0ホスト×2、USB 2.0デバイス、LAN（10M/100M）、AUX出力
付属プローブ	200MHzパッシブプローブ×4（PP215）
寸法	312×151×132.6（mm）
重量	2.6kg

シリーズラインナップ

SDS800X HDシリーズは帯域幅とチャンネル数の組み合わせで6モデルをラインナップしています。

	70MHz	100MHz	200MHz
4チャンネル	SDS804X HD ¥74,800	SDS814X HD ¥86,900	SDS824X HD ¥143,000 現在のページ
2チャンネル	SDS802X HD ¥59,400	SDS812X HD ¥75,900	SDS822X HD ¥108,900
