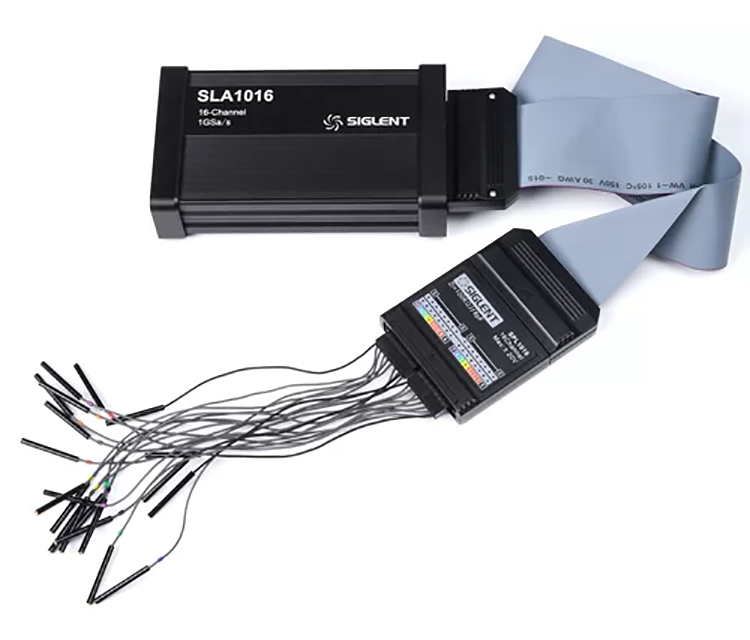

SIGLENT SLA1016 16チャンネル・ロジックアナライザ・プローブ
品番 SLA1016
基本仕様
| 型番 | SLA1016 |
| メーカー | SIGLENT Technologies |
| 原産国 | 中国 |
| 入力チャンネル | 16 |
| 入力インピーダンス | 100 kΩ||8 pF |
| 最大入力電圧 | ±20 V Peak |
| 入力ダイナミックレンジ | ±10 V |
| 閾値選択 | TTL (1.5 V) CMOS (2.5 V) 3.3 V_LVCMOS (1.65 V) 2.5 V_LVCMOS (1.25 V) |
| 閾値確度 | ±(3% of threshold setting + 150 mV) |
| 閾値グループ | グループ2：D15-D8 グループ1：D7-D0 |
| 最小入力電圧振幅 | 800 mVpp |
| 最大入力データレート | 120 Mbps |
| 最小検出パルス幅 | 8.3 ns |
| チャンネル間スキュー | ±1 digital sample interval |
構成品
| 構成品 | 数量 | 備考 |
|---|---|---|
| シリアルバスコントローラモジュール | 1 | |
| シリアルバスケーブル | 1 | |
| SPL1016用配線ハーネス | 1 | |
| SPL-C1 デジタルクリップ | 20 |
