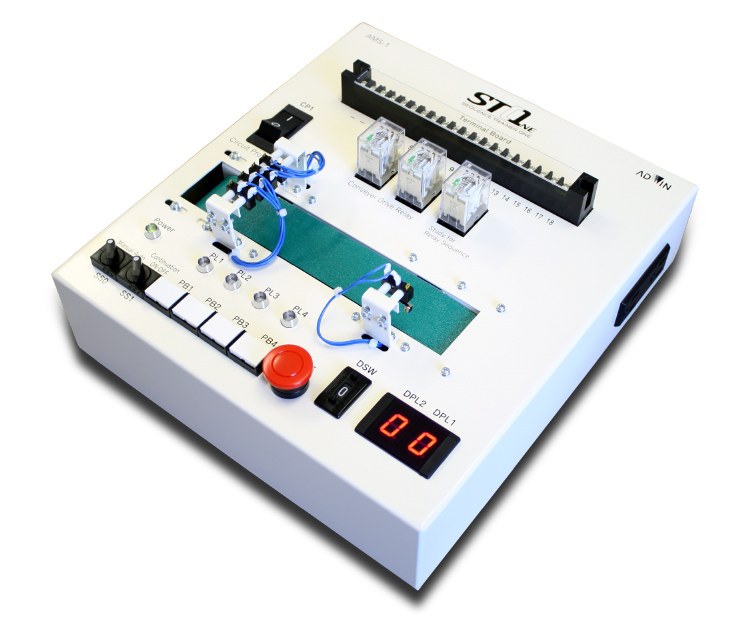

技能検定「電機機器組立て（シーケンス制御作業）」対策教材 シーケンストレーナーOne
試験盤仕様をベースに、リレーシーケンスからPLC制御まで一台で学ぶ
国家技能検定「電気機器組立て（シーケンス制御作業）」の実技試験対策用実習ユニット。実際の試験盤仕様を再現しながら、アドウィン独自の設計追加により有接点シーケンス制御の基礎からPLCラダープログラミングの応用まで一台で体系的に学習できます。本番さながらの環境で実力を養い、試験に直結する実践力を身につけます。
- 実際の試験盤仕様を再現——本番さながらの学習環境を提供
- アドウィン独自設計により有接点シーケンスの基礎からPLC応用まで一貫して学習可能
- リレーシーケンス・PLCラダー・SFCを網羅した充実のカリキュラム
- メイン教材「リレーラダー編」は大幅改訂済みで最新の試験傾向に対応
商品仕様
| 商品名 | シーケンストレーナーOne |
|---|---|
| 型番 | AMS-1 |
| 製造者 | 株式会社アドウィン |
| 価格 | 148,500円（税込） |
| サイズ | 300×330×140（mm）／重量：5.7kg（付属品除く） |
| 使用電源 | AC100V／50・60Hz |
| 制御電源 | DC24V |
| 構成品 | 実習ユニット、加工済ケーブル×38本、コンベア用ワーク、ガラス管ヒューズ、学習コンテンツ（Webダウンロード対応／CD媒体同梱） |
| 別途用意するもの |
PLC（入力16点以上・出力16点以上）、PLC用電源ケーブル、PLC用COM端子間配線ケーブル、ラダープログラミングソフトウェア、パソコン、PC⇔PLC接続ケーブル、プラスドライバー（2番絶縁タイプ） ※ テキストでは三菱電機製「FX3G-40MR/ES」および「GX Works2」を使用しています |
各部名称
| ① | プッシュスイッチ | 5 |

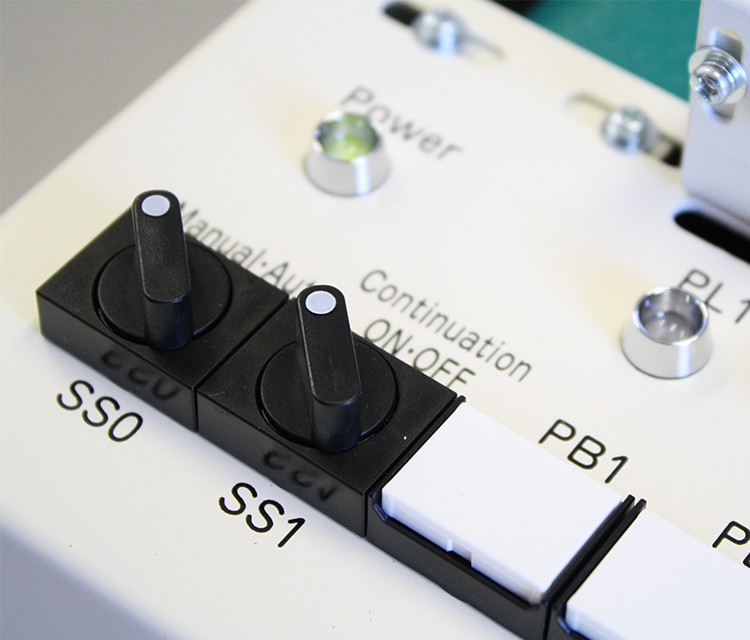

| ② | セレクタスイッチ | 2 |
| ③ | デジタルスイッチ | 1 |

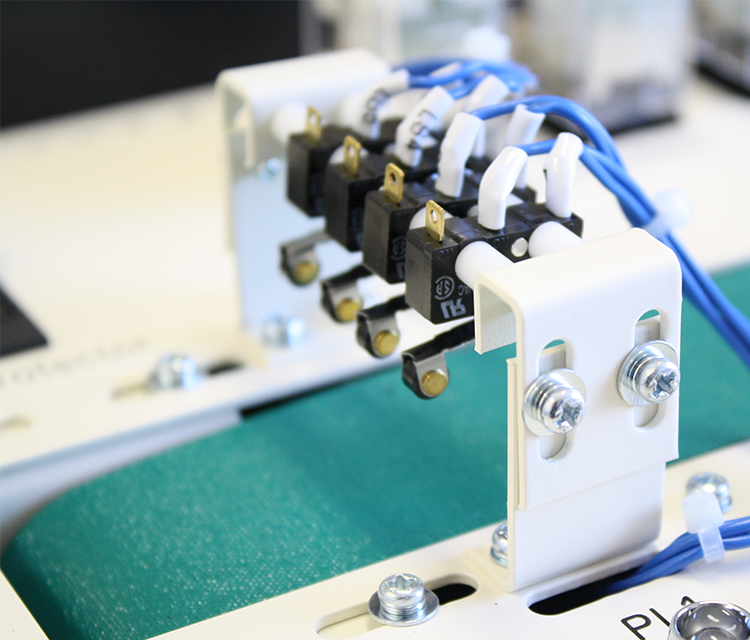

| ④ | マイクロスイッチ | 5 |
| ⑤ | コンベア | 1 |
| ⑥ | コンベア駆動用リレー | 2 |

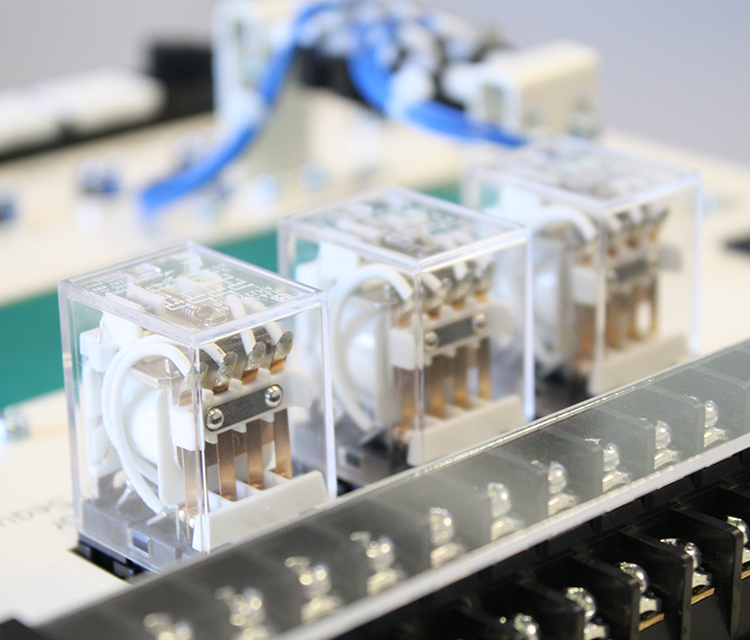

| ⑦ | リレーシーケンス実習用リレー | 1 |
| ⑧ | パイロットランプ | 4 |

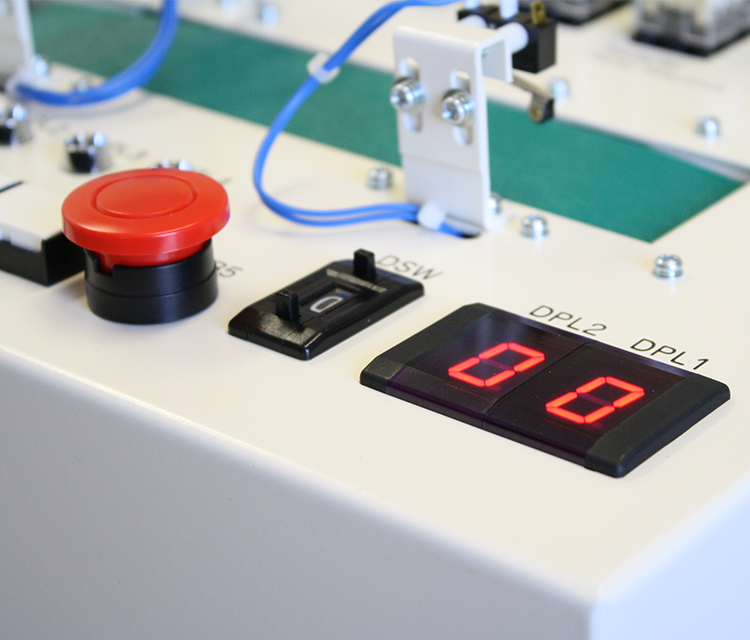

| ⑨ | 7セグメントLED | 2 |
| ⑩ | サーキットプロテクタ | 1 |
| ⑪ | パワーランプ | 1 |
| ⑫ | PLC接続用端子台 | 1 |
| ⑬ | コンベア用ワーク | 1 |
| ⑭ | 配線用ケーブル | 38 |
カリキュラム
メインカリキュラム：リレーラダー編（PLCラダープログラミング）
| 準備 | PLCとは何か？／接続・プログラミング準備／開発環境構築 |
| 01 | ON回路 |
| 02 | AND回路 |
| 03 | OR回路 |
| 04 | AND、OR回路 |
| 05 | 自己保持回路 |
| 06 | コンベアの駆動 |
| 07 | インターロック回路 |
| 08 | コンベアの駆動（自己保持回路） |
| 09 | リミットスイッチの利用 |
| 10 | 原点復帰 |
| 11 | スタート条件の設定 |
| 12 | コンベア往復回路 |
| 13 | 非常停止機能の追加 |
| 14 | タイマの利用 |
| 15 | ランプの点滅（フリッカ回路） |
| 16 | 運転モードの切り替え |
| 17 | サイクル管理 |
| 18 | オルタネート回路 |
| 19 | 工程歩進制御 |
| 20 | カウンタの利用 |
| 21 | 7セグメントLEDの利用 |
| 22 | 往復回数の設定 |
| 23 | デジタルスイッチの利用 |
| 24 | 品番検出 |
サブカリキュラム：リレーシーケンス編（PLC学習前の有接点制御基礎）
PLCラダー学習に入る前提として、有接点シーケンス制御の仕組みを体験的に理解するカリキュラムです。リレー・接点・自己保持といった概念を配線を通じて習得することで、PLCプログラミングへの理解が深まります。
| 01 | トレーニングキットの構成と実習上の注意 |
| 02 | ON回路 |
| 03 | AND回路 |
| 04 | OR回路 |
| 05 | 電磁リレーの励磁 |
| 06 | リレーの接点でパイロットランプを点灯させる |
| 07 | 自己保持回路 その1 |
| 08 | 自己保持回路 その2 |
| 09 | 7セグメントLED（DPL）その1 |
| 10 | 7セグメントLED（DPL）その2 |
| 11 | デジタルスイッチ |
導入効果アンケート結果
86%
「教材が役立っている」と回答
82%
「わかりやすい」と回答
76%
「十分な学習項目がある」と回答
※ メーカーアンケートによる集計結果
お客様の声
この教材を学習したことで学習内容・範囲が限定でき、非常に効率的でした。試験の際にもシーケンストレーナーOneと同じ試験盤が用意されたので、戸惑いは全くありませんでした。検定に役立ったのはもちろん、一通りの入出力機器の扱いを学習できた点が、今後の業務にも活かせそうで良かったと思います。
技能検定2級合格・個人
図解なので初心者にもわかりやすく、とても良いと感じます。テキストにラダー図を書き込めるのも役立ちます。
工業高等学校・工業科教員
本校生徒も3級を受験することになりました。初めての試みなので不安がありましたが、内容もわかりやすく、使いやすいとの生徒からの声がありました。実際の検定用に作られた教材なので、実践向きの学習ができました。
高等学校・教員
シーケンサの制御対象として大変優れていると思います。バラエティに富んだプログラムの練習ができる上、技能検定の機材という事で一般性もあり大変良いと思います。
高等学校・教員
※弊社アンケートの調査による
導入実績
全国の学校・企業の技術教育・技能検定対策の現場で採用されています。
